晶圓模板

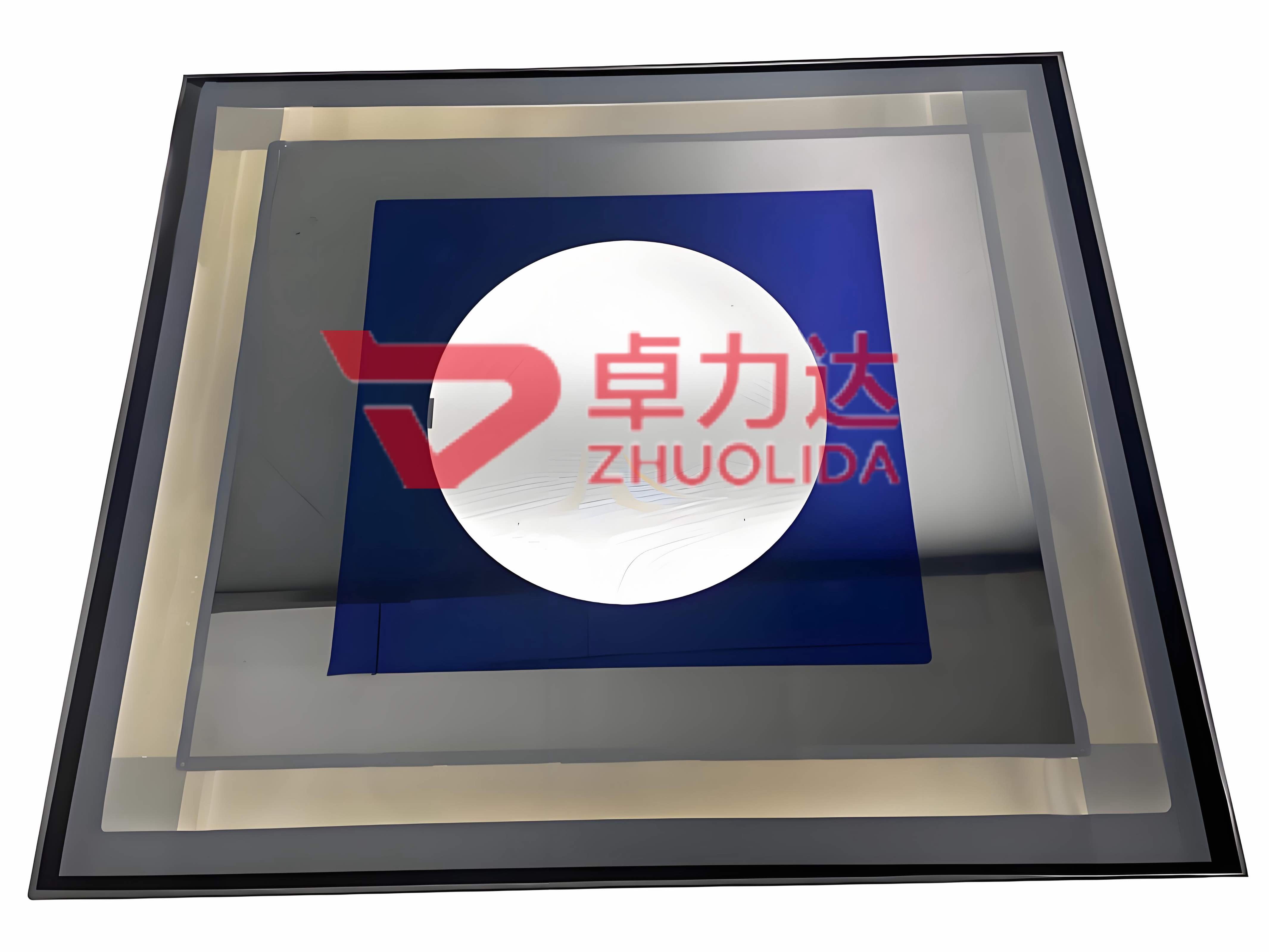

| 產品簡介： | 蝕刻晶圓模板主要用于在晶圓表面精確地制造微納結構。它通過蝕刻技術，在模板材料上形成特定的圖案，這些圖案可以是集成電路中的各種電路元件，如晶體管、電容器等的布局形狀。在制造過程中，利用光刻膠等材料將模板上的圖案轉移到晶圓表面，然后通過蝕刻工藝將晶圓上不需要的材料去除，從而得到與模板圖案相對應的微觀結構。 |
- 咨詢熱線：施經理 18932202211
產品詳細描述
| 產品介紹 | ||||||||
| 產品名稱： | 晶圓模板 | |||||||
| 產品簡介： | 蝕刻晶圓模板主要用于在晶圓表面精確地制造微納結構。它通過蝕刻技術，在模板材料上形成特定的圖案，這些圖案可以是集成電路中的各種電路元件，如晶體管、電容器等的布局形狀。在制造過程中，利用光刻膠等材料將模板上的圖案轉移到晶圓表面，然后通過蝕刻工藝將晶圓上不需要的材料去除，從而得到與模板圖案相對應的微觀結構 | |||||||
| 產品用途： | 在光電子領域，如 LED（發光二極管）、激光二極管、光探測器等器件的制造中，蝕刻晶圓模板可以用于制造器件的有源區和無源區的結構。例如，在 LED 制造中，蝕刻晶圓模板可以用于精確控制發光層的形狀和尺寸，從而提高 LED 的發光效率和發光均勻性 | |||||||
| 蝕刻流程： | 開料→清洗板材→干膜或涂布→烘干→曝光→顯影→烘干→蝕刻→脫膜→檢測包裝→成品出貨。 | |||||||
| 我們的優勢 | ||||||||
| 1、截止2022 年我們在蝕刻領域從業 23年，2015 年公司在南通 購地自建蝕刻 +電鍍工業園， 得益于 深圳和昆山分公司的成功經驗，致力于 各類燃料電池 雙極板的技術研發、生產和銷售 。 | ||||||||
| 2、公司先后通過 ISO9001 質量管理體系認證和ISO 14001環境管理體系認證、汽車行業 TS 16949認證、高新技術企業認證等。卓力達一直注重技術研發，設有實驗室并外聘和培養了高新技術人才 | ||||||||
| 3、引進多條法國新一代進口 蝕刻 生產線，園區內自建大型污水處理站，配備日本進口 藥水自動添加系統和 廢液 再生系統 ，廢水 循環使用 率達到40％以上 。 | ||||||||
| 4、我司生產的晶圓模板 高精度、品質優，可根據客戶圖紙定制晶圓模板樣品或者進行晶圓模板批量生產 。 | ||||||||
| 5、卓力達擁有深圳、昆山和南通三大生產基地，綜合面積 40000余平方米。其中南通工業園涉及蝕刻、電鍍電泳、陽極氧化、激光焊接和真空擴散焊等多個領域，擁有各種常規、進口以及定制化非標精密蝕刻線 ，能滿足產能以及各類晶圓模板的精度要求， 可為客戶提供整體式解決方案。 | ||||||||
| 產品特點 | ||||||||
| ① | ② | |||||||
| 蝕刻晶圓模板的精度是其最重要的特點之一。它能夠實現極高的圖案分辨率，使得在晶圓上制造出的微納結構能夠滿足現代高性能芯片的需求。例如，在 7 納米及以下制程的芯片制造中，蝕刻晶圓模板的精度誤差必須控制在極小的范圍內，以確保芯片中數以億計的晶體管能夠準確地布局和連接 | 由于在晶圓制造過程中，模板需要反復使用，并且要承受高溫、化學腐蝕等多種惡劣條件。因此，蝕刻晶圓模板具有高耐用性，能夠在多次使用后仍保持其圖案的完整性和精度。例如，優質的蝕刻晶圓模板可以在半導體制造工廠的生產線中使用數百次甚至更多，而不會出現明顯的圖案損壞 | |||||||
| ③ | ④ | |||||||
| 根據不同的芯片設計和制造要求，蝕刻晶圓模板可以進行高度定制化。無論是圖案的形狀、尺寸，還是模板的整體尺寸等參數，都可以根據具體的半導體產品需求進行設計和制造。這使得它能夠適應從簡單的傳感器芯片到復雜的高性能處理器芯片等各種不同類型的半導體制造 | MEMS 是將機械結構與電子元件集成在同一芯片上的技術。蝕刻晶圓模板可以用于制造 MEMS 中的微傳感器（如加速度傳感器、壓力傳感器等）和微執行器（如微電機、微泵等）的結構。例如，在制造加速度傳感器時，蝕刻晶圓模板可以用于制造出具有高精度質量塊和彈性梁結構的芯片，從而實現對加速度的精確測量 | |||||||
南通卓力達是一家從事晶圓模板的廠家，產品涉及的范圍相當廣泛
涵蓋了航天、醫療、生活、生物工程等各個領域
如有需要晶圓模板蝕刻加工請聯系我司，卓力達將竭誠為你服務
咨詢熱線：施經理189-3220-2211
南通卓力達金屬科技有限公司 http://www.zhuolida.cn
地址：南通高新技術產業開發區金川路268號
